天花亂墜來聊黑膠唱頭唱臂調整

drkao

先整理一下所有工具，方便大家

1. 尺規
首選 : AS Smartractor，因為它有五條切線
其中獨有切線UNI-DIN，個人極推薦
在量完P2P，及對切線之間，有一個特有步驟
增加準確性

也可以使用Dr. Feickert Protractor
它有3條切線SBL，而且在AS Smartractor都有

這二者，重點在於
量完P2P之後，天空尺規必須橫跨在P2P上方的同時
去對切線，這時候尺規不能脫離P2P上方
否則切線是不準的
也就是說量完P2P之後，尺規是要固定起來
轉盤是完全不能動的(這點極端重要)
這時候無論對那條切線，只有一點

2. USB ADC

這是類比訊號轉數位的小裝置，經USB入電腦
https://www.analogmagik.com/prod ... -plus-usb-soundcard
這裡可以買到，99美金
由唱放輸出，經RCA入這台ADC
這是電腦量測的必備品

3. AnalogMagik V2 with License Key & Test LPs
這是一套圖形顯示測量軟體+一套兩張黑膠
有分33及45轉
播放黑膠時，使用軟體測量出數據
這些數據，就是我們調整黑膠的主要依據
可量測的數據
Speed and Wow & Flutter​​
Azimuth
Vertical Tracking Angle
Anti-skating
Phono Stage Loading & Gain
Measuring Vibration & Resonances
Vertical Tracking Force
Combined Azimuth L/R & VTA
Channel Balance
Zenith Angle Error

這樣調整黑膠，就是我所謂的科學方法

https://www.analogmagik.com/prod ... software-2-test-lps
這裡可以買到，可以跟上面的ADC一起買
售價1100美金，不便宜，但非常值得

我自己的親身經驗
首次調整好Azimuth之後
聲音完全是天壤之別
我可以很負責任的說，沒有人可以不依賴這軟體
調到正確的Azimuth，就算靠運氣都不可能
因為針尖有可能是歪的，唱片溝槽有可能不是垂直的

它的原理很簡單
利用特定音軌播放，數位量測左右兩邊的串音
邊量邊帶著你轉Azimuth
直到左右兩邊的串音完全相同
代表針尖是完全準確在溝槽中
這精神代表實際情況下，非理想狀況下

靠運氣要找到正確的Azimuth
真的是天方夜譚
PS:水平或跟唱片平行的Azimuth，絕大多數不是對的

KevinI3

原發表者是 drkao
[B]先整理一下所有工具，方便大家
⋯以上恕刪
我自己的親身經驗
首次調整好Azimuth之後
聲音完全是天壤之別
我可以很負責任的說，沒有人可以不依賴這軟體
調到正確的Azimuth，就算靠運氣都不可能
因為針尖有可能是歪的，唱片溝槽有可能不是垂直的

它的原理很簡單
利用特定音軌播放，數位量測左右兩邊的串音
邊量邊帶著你轉Azimuth
直到左右兩邊的串音完全相同
代表針尖是完全準確在溝槽中
這精神代表實際情況下，非理想狀況下

靠運氣要找到正確的Azimuth
真的是天方夜譚
PS:水平或跟唱片平行的Azimuth，絕大多數不是對的 [/B]

我常在想
因為唱頭的誤差
在調唱頭時應該要依照唱頭理想運動的條件調
還是要依照理想串音的條件來調

drkao

原發表者是 KevinI3
[B]

我常在想
因為唱頭的誤差
在調唱頭時應該要依照唱頭理想運動的條件調
還是要依照理想串音的條件來調 [/B]

依照唱頭理想運動的條件調
--->不就都一直調不準，它就歪的啊

應該是說，應該要用唱頭實際表現狀態來調
所有的唱針針尖，都是手工黏的

KevinI3

原發表者是 drkao
[B]

依照唱頭理想運動的條件調
--->不就都一直調不準，它就歪的啊

應該是說，應該要用唱頭實際表現狀態來調
所有的唱針針尖，都是手工黏的 [/B]

等於是歪者頭走路的意思

drkao

補充資料

AS Smartractor
台灣越點音響有賣
https://www.acdc.com.tw/product/ ... f%bc%9asmartractor/

Dr. Feickert Protractor
台灣也有
https://www.pcstore.com.tw/arkaudio/M21574041.htm

另一套軟體，但已停產，完全無法購得
Dr. Feickert Adjust+

可以量測以下
Speed and Wow & Flutter​​
Azimuth
Resonances
Frequency Response
Vertical Tracking Angle
我認為這是測Azimuth最方便的軟體
https://youtu.be/y5UGd2E9s9Q?si=ECh4zeOYFsBuKjzb
這影片是測Azimuth的過程，但實際操作上
我並不是照他的方式作
我就是調到R-->L及L-->R，完全相同

再另一套軟體，但已停產，完全無法購得
Hi-Fi News

可以量測以下
Azimuth
Anti-Skate
Resonances
據稱Anti-Skate的量測，蠻好用的

drkao

開始示範量測前，最後一篇文
週日將會開始從頭量測，只用AnalogMagik示範
然後再慢慢貼文，一項一項貼

唱臂有很多種型態
有人偏好直切
有人偏好超長臂

我認為單點支點臂是缺點較少的臂
而且9吋臂夠了

直切臂的問題是，帶動唱臂前進的力量需求較大
衍生出相關問題，唱頭損耗也較大

超長臂的優點是AB點較寬，表現較趨近直切臂
缺點是共振頻率較差，較笨拙

我自己使用AS Smartractor的特有切線UNI-DIN
我再也沒遇過內圈失真
而且表現也都非常好

而且單點臂的優勢相當強
靈活，循軌佳

KevinI3

原發表者是 drkao
[B]補充資料

⋯以上恕刪

再另一套軟體，但已停產，完全無法購得
Hi-Fi News

可以量測以下
Azimuth
Anti-Skate
Resonances
據稱Anti-Skate的量測，蠻好用的 [/B]

基本調整到位，這張就用不太到
這張就是調個基本～不需要

drkao

https://www.analogmagik.com/turntable-setup
大家可以先上AnalogMagik網站研究
裡面資訊非常完整，而且有用

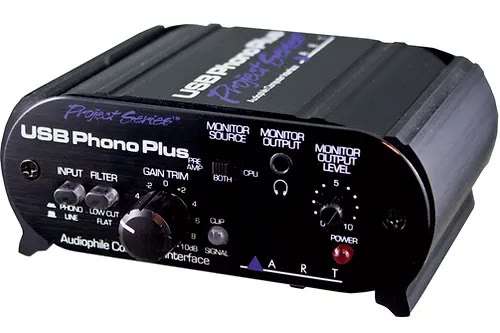

這是USB ADC
Gain Trim請設在0，除非唱放Gain太小
我是從唱放拉RCA輸出到USB ADC的Input
USB接到電腦，同時電腦要安裝driver

https://www.analogmagik.com/instuctions
這裡是一些安裝說明




紅圈圈是可以不管的設定，不影響
要注意藍色的


Gain Trim請設在0，除非唱放Gain太小
轉到藍燈為止


這是Input要設定line

https://www.analogmagik.com/download
這是下載區
The ART PHONO PLUS soundcard driver
及AnalogMagik Software: Version 1 2

在量測前，請先完整設定好
唱頭的P2P及切線，針壓，唱放阻抗增益

drkao

這是在V1版本的A3軌播放


這是我的量測，顯示3.14737KHz(3147.37Hz)
Analog Magik測試LP在 33 1/3 rpm 和 45 rpm測試 LP 上包含 3150Hz 測試音
只有精確的速度才能以精確的3150Hz播放測試音
這表示我的轉速有一點點低

在V2版本是直接告訴你轉速(33.3 or 45)


這是抖動率的量測
我的抖動率是0.0942%

抖動率基本上是您的轉盤的速度變化
抖動率跟皮帶及惰輪有關
嘗試進行各種調整，以盡量減少抖動率
調整皮帶張力或馬達距離，直到抖動率數字最小化

0.2%以上須要調整
0.1-0.2%正常
0.1%以下非常優良

drkao

Vertical Tracking Angle (VTA)
唱臂一側的角度，或針桿到唱片夾角
Stylus Raking Angle (SRA)
針桿到唱片夾角，或刻片時角度(92度)
意思類似，不同說法


這是在V1版本的A2軌播放


這是我的量測
左右邊的差異，是正常的，勿須在意
IMD%越低越好
基本最好低於5%

通常VTA會是一個範圍，在這範圍中IMD%變化不大
但低或高於這範圍，IMD%會有改變

VTA/SRA結果高度依賴唱頭品質以及整個設定
如果無法獲得有意義的結果，僅意味著對唱頭VTA 變化不敏感
如1. 讀數之間的數字跳躍超過 1%
2. 有可能存在Azimuth的誤差
3. 共振頻率不在 8-12Hz 範圍內，IMD%會出錯誤數字

最好VTA, Azimuth, 抗滑，整套要連續測兩套以上
